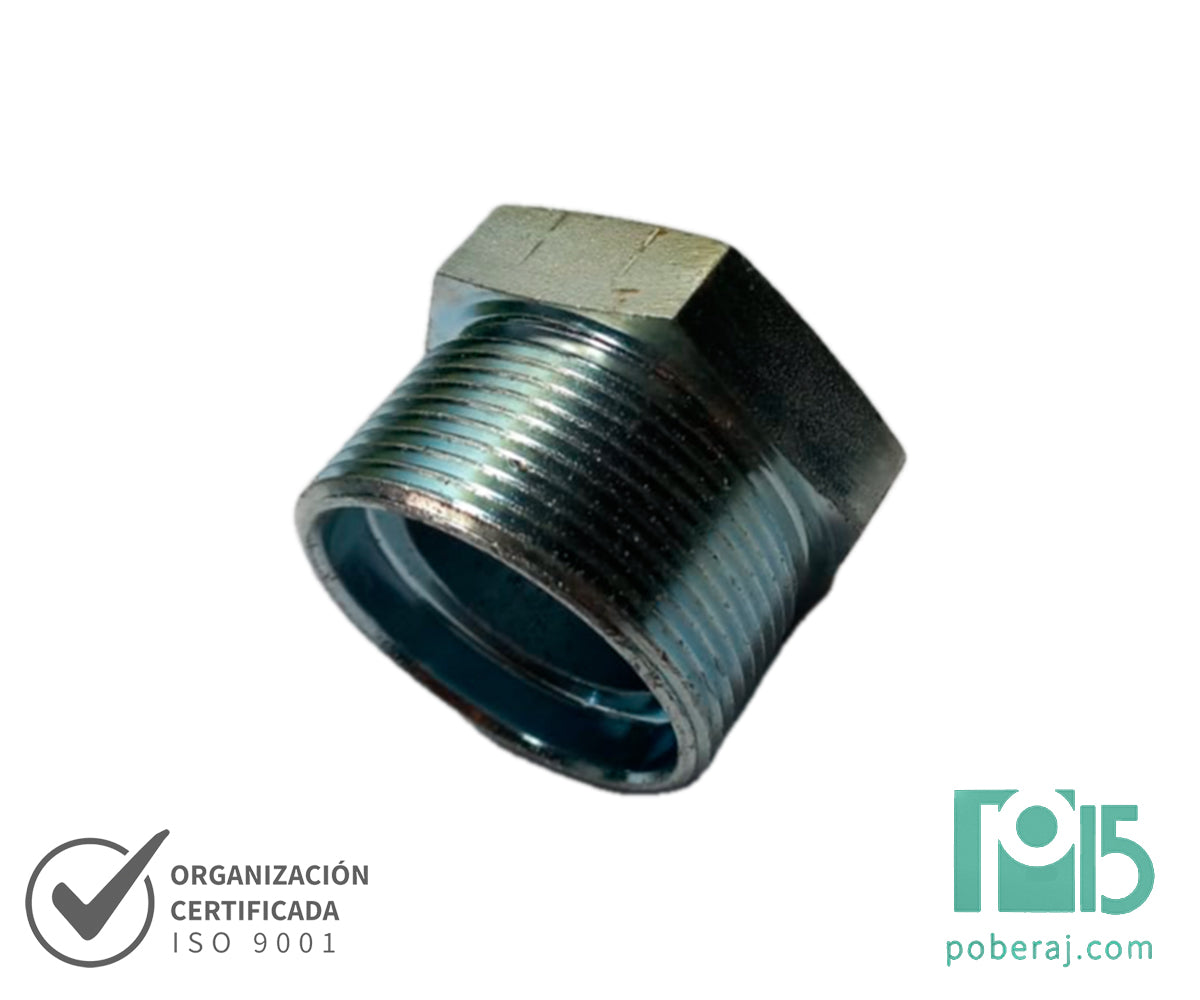

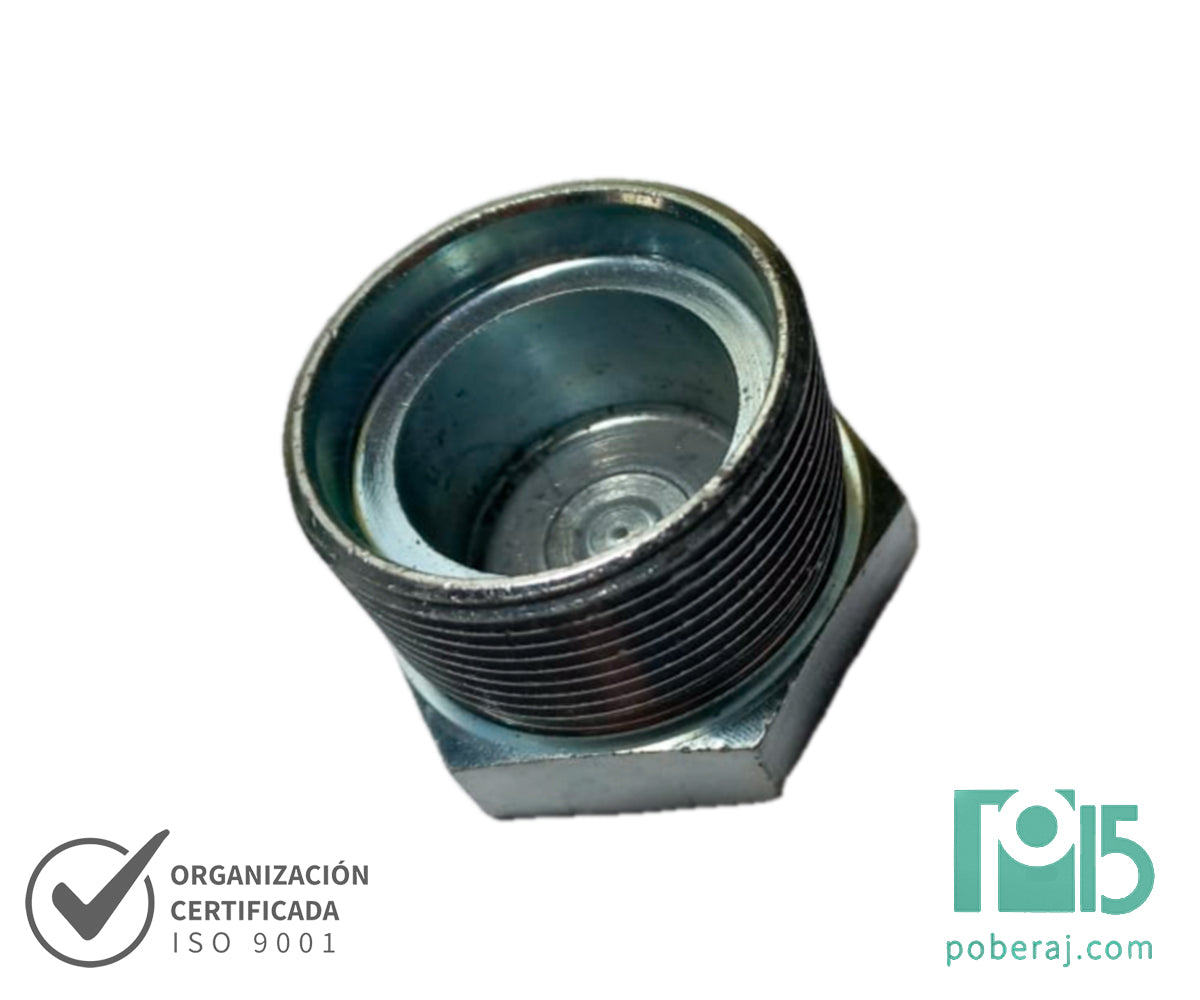

Tapa y Tapon para Acople Hidraulico Tipo Mariposa A080

APLICACIONES: Estos acoples con una tuerca "mariposa" de servicio pesado han sido diseñados para el uso en lineas hidráulicas donde se requiere una desconexion sin derrames y con mínima penetración de aire. Son ideales para camiones volcadores hidráulicos, equipamiento de campos petroleros y todas aquellas aplicaciones en que se requiera la posibilidad de acoplar y desacoplar bajo presión.

MATERIALES:
Cuerpo: Acero Zincado
Perno: Acero Zincado
Válvula: Acero
Mariposa: Acero Zincado
Resortes: C98
Sellos: Buna -N (Nitrilo)
Anillo: PTFE
Tratamiento: Zincado y Pasivado

RANGO DE TEMPERATURAS:  -20 ºc / + 100 ºC

PRESIÓN DE TRABAJO:
3/4”: 5000 PSI
1”: 5000 PSI
1 1/4”: 5000 PSI
1 1/2”: 5000 PSI
2”: 5000 PSI

PRESIÓN DE ROTURA:
3/4”: 2000 PSI
1”: 1522 PSI
1 1/4”: 1522 PSI
1 1/2”: 1522 PSI
2”: 1522 PSI

Tabla de producto

¿Necesita más información sobre este producto? Se encuentra a su disposición la ficha completa aquí.

Rosca

LS (mm)

B (mm)

D (mm)



3/4” NPTH

70

82,5

32



1” NPTH

80,7

102

41



1 1/4” NPTH

109

119

50



1 1/2” NPTH

128,5

138

58



2” NPTH

152

170

75





Rosca

LP (mm)

E (mm)

C (mm)



3/4” NPTH

83

32

44,5



1” NPTH

106

41

57



1 1/4” NPTH

136

50

68,5



1 1/2” NPTH

150

58

82,5



2” NPTH

179

75

101,5
