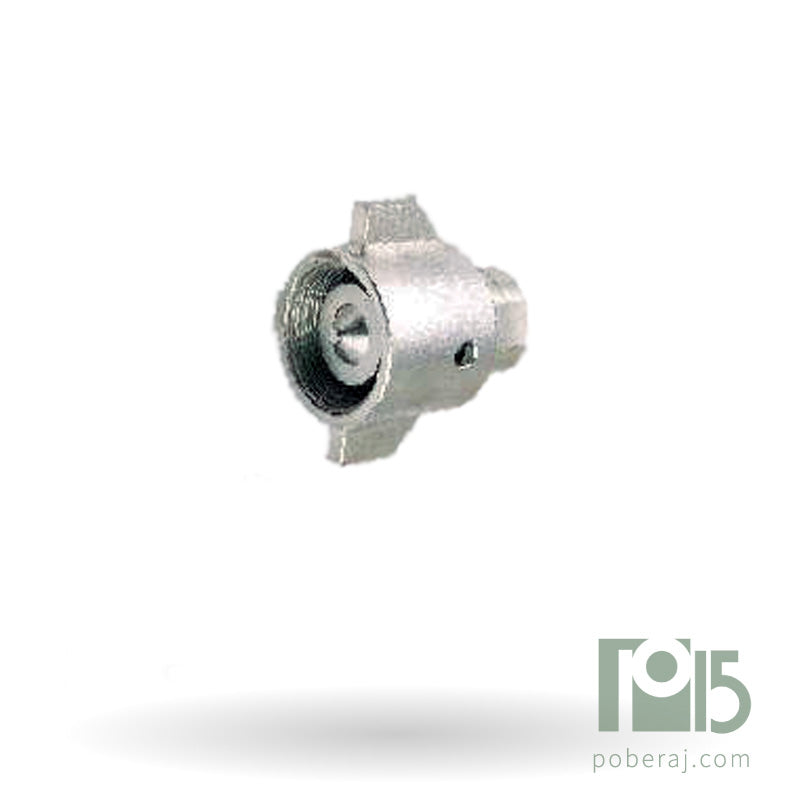

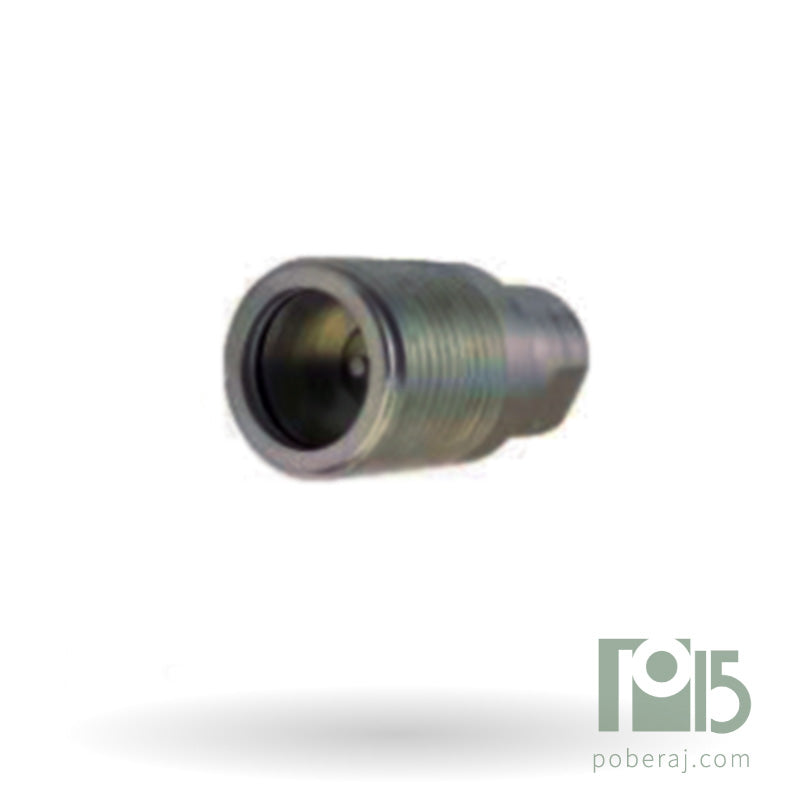

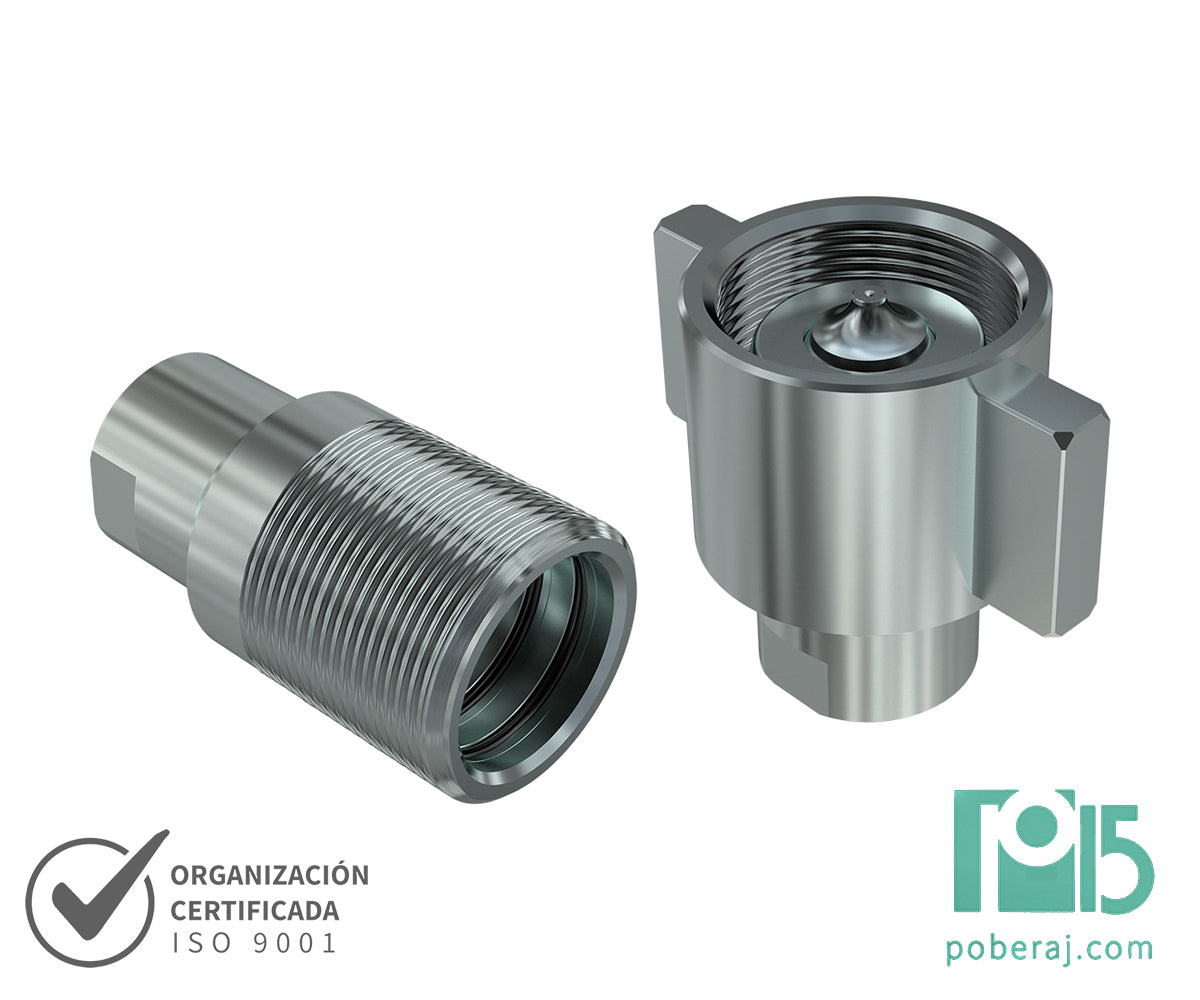

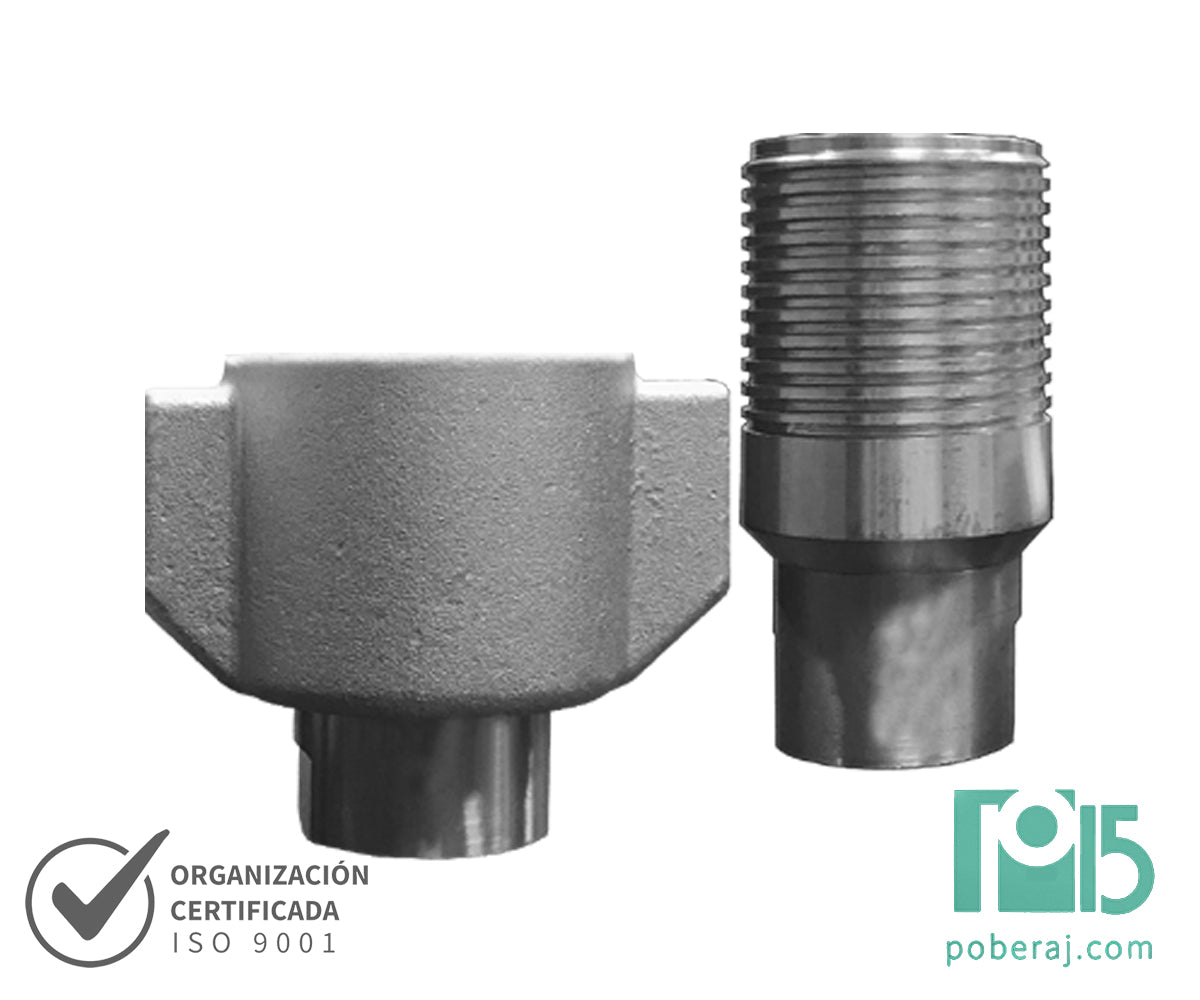

Acople Hidráulico Mariposa Servicio Ultra Pesado A081C
Acople Hidráulico Mariposa Servicio Ultra Pesado A081C
Compartir
APLICACIONES: Estos acoples con una tuerca "mariposa" de servicio pesado han sido diseñados para el uso en lineas hidráulicas donde se requiere una desconexion sin derrames y con mínima penetración de aire. Son ideales para camiones volcadores hidráulicos, equipamiento de campos petroleros y todas aquellas aplicaciones en que se requiera la posibilidad de acoplar y desacoplar bajo presión.
MATERIALES:
Cuerpo: Acero Zincado
Perno: Acero Zincado
Válvula: Acero
Mariposa: Acero Zincado
Resortes: C98
Sellos: Buna -N (Nitrilo)
Anillo: PTFE
Tratamiento: Zincado y Pasivado
RANGO DE TEMPERATURAS: -20 ºc / + 100 ºC
PRESIÓN DE TRABAJO:
3/4”: 5000 PSI
1”: 5000 PSI
1 1/4”: 5000 PSI
1 1/2”: 5000 PSI
2”: 5000 PSI
PRESIÓN DE ROTURA:
3/4”: 2000 PSI
1”: 1522 PSI
1 1/4”: 1522 PSI
1 1/2”: 1522 PSI
2”: 1522 PSI
Tabla de producto
¿Necesita más información sobre este producto? Se encuentra a su disposición la ficha completa aquí.
Rosca
LS (mm)
B (mm)
D (mm)
3/4” NPTH
70
82,5
32
1” NPTH
80,7
102
41
1 1/4” NPTH
109
119
50
1 1/2” NPTH
128,5
138
58
2” NPTH
152
170
75
Rosca
LP (mm)
E (mm)
C (mm)
3/4” NPTH
83
32
44,5
1” NPTH
106
41
57
1 1/4” NPTH
136
50
68,5
1 1/2” NPTH
150
58
82,5
2” NPTH
179
75
101,5
