Manguera Hidraulica SAE100 R14 PTFE con Una Malla Codigo M014N

Recomendada para: Media presión y aplicaciones con altas temperaturas. Es recomendada para trabajar en descargas de compresores y con aceites y/o fluidos hidráulicos calientes. Cumple y excede con la clasificación SAE 100 R14 de la norma SAE J517, FDA 21 CFR 177.1550.

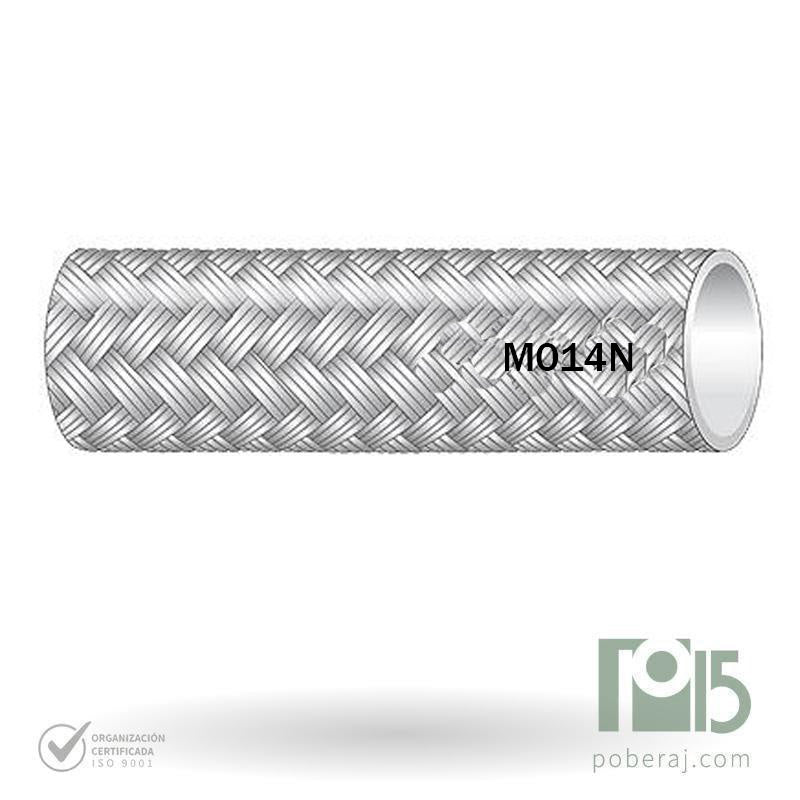

Código: M014N

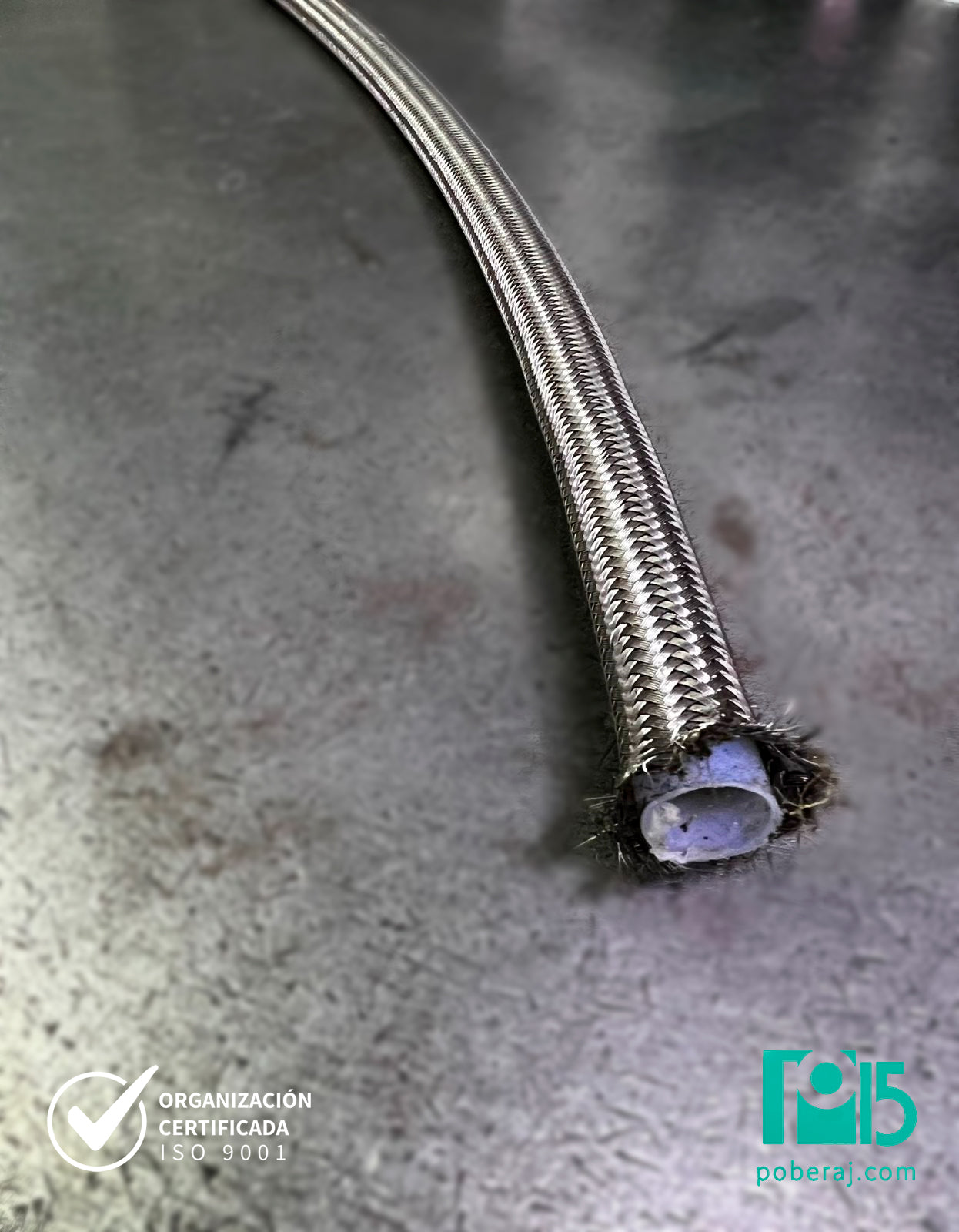

Tubo: Politetrafluoretileno o PTFE, tipo "A" blanco, no conductivo.

Refuerzo: Una trenza de alambre de acero inoxidable AISI 304.

Límites de temperatura: -54º C 204º C (sevicio continuo). -54º C 232º C (servicio intermitente).

Conexiones: Prensadas o reutilizables.

Nota importante: Las presiones que constan en la tabla corresponden a un servicio estático,dado que estos representan la mayoría de los casos (compresores, aplicaciones de vapor en general, transferencia de fluidos, etc). Si la aplicación fuese dinámica, es decir, de impulsos (mandos hidráulicos especiales), las presiones que constan en la tabla deberán ser divididas por dos.

Las presiones indicadas en la tabla corresponden a una temperatura de trabajo de 22° C, disminuyendo hasta la mitad a la temperatura maxima de trabajo de 232° C.

Tabla de producto

¿Necesita más información sobre este producto? Se encuentra a su disposición la ficha completa aquí.

Diámetro interior

Presión de trabajo

3/16"

211 kg

1/4"

211 kg

5/16"

176 kg

13/32"

141 kg

1/2"

105 kg

5/8"

84 kg

7/8"

70 kg

1 1/8"

56 kg

1 1/4"

56 kg
